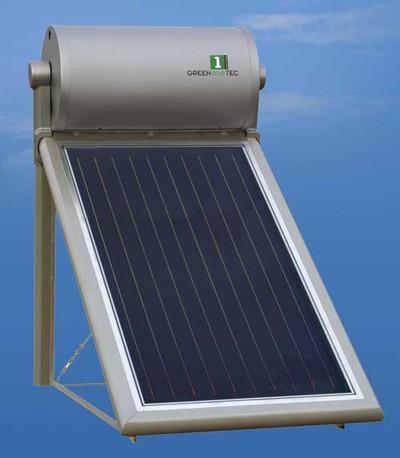

TS 150-Thermosifon
1. TECHNISCHE BESCHREIBUNG
Mit zum Patent angemeldetem Hydro Stream Control (HCS) System. Diese computergestützt optimierte Lösung erlaubt die Aufrechterhaltung der Schichtung im Speicher.
Das warme Wasser befindet sich immer an der Entnahmestelle und unterliegt keiner Verwirbelung durch nachströmendes Kaltwasser.
Das bedeutet: höchstmögliche Warmwassertemperaturen bis zur Entnahme des gesamten Speicherinhaltes.
2. TECHNISCHE BESCHREIBUNG der KOMPONENTEN
2.1 Kollektorgehäuse - Aluminiumprofil
| Rückwand: | Aluminiumblech (0,6 mm) |
2.2 Hochselektiv beschichteter Vollflächenabsorbe
Absorbermaterial: Kupferblech 0,2 mm.
2.3 Abdeckung
Gehärtetes, eisenarmes Sicherheitsglas (ESG) 4 mm.
2.4 Isolierung
Mineralwolle 50 mm.
Randisolierung: Mineralwolle mit schwarzem Glasvlies.
2.5 Speicherdaten
| Material: | Ceramic tank in a steelcase 2,5 mm |
| Coating: | Double enamel |
| Fittings: | 3/4" |
| Insulation: | 50 mm PU insulation |
| Exterior cover: | Aluminium sheet |
3. TECHNISCHE ECKDATEN -TS 150
| Overall area [mē] | 2 |
| Tank capacity [l] | 150 |
| Stand | Aluminium profiles |
| Covers | Aluminium sheets |
| Safety valve | YES |
| Protection anode | YES |
| Electric booster | Optional |
| Max. operating pressure | 6 bar |
| Weight (empty) | |
| Absorber capacity (l) |
1,4 l |
| Mounting angle | 35o |
| Dimensions: | |
| Max. width | 1.230 mm |
| Max. length | 2.180 mm |
| Max. height | 2.000 mm |
|
Coating versions
|
High selective vacuumcoated |
| Absorption: | 95,0% +/-2% |
| Emission: | 5,0% +/-3,0% |
