IFK-Fassadenkollektor

1. TECHNISCHE BESCHREIBUNG

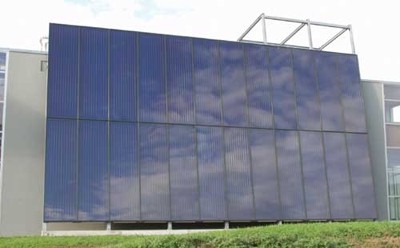

Die Kollektorfassade ist eine Rahmenkonstruktion, die aus mehreren vorgefertigten thermischen Sonnenkollektoren besteht. Die Kollektorfläche kann unabhängig von der übrigen Fassadengestaltung ohne thermische Hinterlüftung in die Fassade integriert werden.

Einfache und kostengünstige Montage:
Um eine einfache und kostengünstige Montage (fertige Kollektoren) zu gewährleisten, wurde ein neues Montagesystem entwickelt, welches nicht mehr erfordert, den Kollektor in Einzelteilen vor Ort zu montieren. Die Befestigung an der Mauer wird mit einem speziellen T-Profil ausgeführt.
Darauf wird der erste Kollektor gesetzt, die Profile in die Nut eingehakt und am Mauerwerk befestigt.
Mit diesem System können beliebig viele Felder über- und nebeneinander montiert werden.

Verschaltung:
Die Verschaltung der Absorber erfolgt sofort bei der Montage mit Hilfe von Edelstahl-Wellrohrschläuchen.
Der Kollektor ist so konstruiert, dass bei Reparaturarbeiten jedes Kollektormodul einzeln zugänglich ist, ohne das gesamte Kollektorfeld zu demontieren.

Optik:
Die Glashalteleisten werden in zwei Teilen ausgeführt, wobei die untere zur Befestigung des Glases dient und die obere nur zur Optik. Sie sind in allen RAL- Farben erhältlich und werden erst zum Schluss montiert. Von besonderem Vorteil ist, dass alle Glasdeckleisten die gleiche Breite aufweisen.

2. TECHNISCHE BESCHREIBUNG der KOMPONENTEN

2.1 Baugröße der Module

Die Module werden je nach Kundenwunsch in individuellen Maßen gebaut.

Einbauneigung: 80-90°, andere Einbauneigung nach technischer Prüfung.
Alurahmen thermisch getrennt.

Holzrückwand bzw. Alu-Rückwand mit Diffusionssperre optional in Brandschutz-Ausführung (Promat)

2.2 Hochselektiv beschichteter Vollflächenabsorber

Abdeckung

2.3 Abdeckung

Gehärtetes, eisenarmes Sicherheitsglas (ESG)

Die Wahl der Glasstärke ist abhängig von der Windlast und muss für jede Anlage vom örtlichen Baustatiker berechnet werden (Berechnungen nach ÖNORM B 3721, etc.).

2.4 Wärmedämmung

50 mm starke Mineralwollplatte bzw. 9 mm starke Randisolierung mit schwarzem Glasvlies (ausgasungsfrei).

2.5 Sonstiges

Die Kunstoffhalterungen für die Sammelleitungen sind aus glasfaserverstärktem, schwarzem Kunststoff und bilden zur Wanne eine thermische Trennung.

Das Typenschild: UV-beständiger, witterungsfester Silberpolyester-Aufkleber.

Befestigung: Die Auslegung der Befestigungsmittel ist abhängig vom Mauerwerk des Aufstellungsortes, wobei die dabei laut Norm vorgegebene maximale Windlast in Abhängigkeit der Gebäudehöhe zu berücksichtigen ist.

Die fachgerechte Auslegung der Befestigungsmittel am Mauerwerk und die Wahl der Glasstärke ist durch den örtlichen Baustatiker durchzuführen und durch den Bauherren zu veranlassen.

3. TECHNISCHE ECKDATEN des Kollektors
