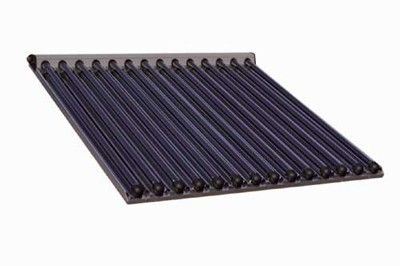

VRK-Vakuumröhrenkollektor
1. TECHNISCHE BESCHREIBUNG
Der Vakuumröhrenkollektor ist ein „Hochleistungskollektor“, der bereits bei niedrigen Außentemperaturen und schwacher Sonneneinstrahlung höchste Wärmeerträge erzielt. Zwischen einem inneren und äußerem Glasrohr befindet sich das Vakuum, wobei die innere Röhre hochselektiv beschichtet ist.
Durch das Vakuum werden die Wärmeverluste im Vergleich zu Flachkollektoren auf ca. unter 30% gesenkt. Die Form des Reflektors ist an die Röhre angepasst, sodaß das Sonnenlicht ideal gebündelt wird und so ein maximaler Ertrag erzielt werden kann.
2. TECHNISCHE BESCHREIBUNG der KOMPONENTEN
2.1 Rahmenprofil
| Profiles: | Saltwater-proof aluminium profiles |
| Material: | AlMgSi 0,5 F22 |
2.2 Abdeckung (Gehäuse)
Gehäuse: Aluminiumprofil Pulverbeschichtet-RAL9007
2.3 Absorber
Der Aluminiumabsorber ist gewalzt und wird bei der Montage auf das Registerrohr aufgeklipst.
| Header tubes: | 18 x 1,0 mm |
| Manifolds: | 8 x 0,5 mm; |
| Absorber: | Aluminium 0,3 mm |
| Connections: | Flat-sealing 3/4" DM 18 screw couplings |
2.4 Wärmedämmung
Die Absorber werden durch die Vakuumröhre isoliert, das Gehäuse wird innen mit Tel-Wolle (Dichte: 17kg/m3) bzw. mit Mineralwolle (Dichte: 60kg/m3) ausgekleidet.
2.5 Vakuumröhre
| Material: | Borosilicate glass |
| O.d./i.d./wall thickness of tube: | 47 mm x 37 mm x 1,5 mm |
| Length of tube: | 1520 mm |
| Weight of tube: |
1,2 kg |
2.6. Reflexionsspiegel
Hochglanz PVD-beschichteter Reflexionsspiegel
Reflexionsgrad: ca 95%
2.7. Sonstiges
Das Typenschild: UV-beständiger, witterungsfester Silberpolyester-Aufkleber.
Verpackung: Die Kollektoren werden einzeln in Holzkisten verpackt, die bis zu 9 Stk stehend zu einem Paket verschraubt werden.
3. TECHNISCHE ECKDATEN
| Number of tubes: | 10 | 14 |
| Overall area [m²] | 1,84 | 2,57 |
| Absorber area [m²] | 1,69 | 2,36 |
| Aperture area [m²] | 1,60 | 2,23 |
| Dimensions [mm]: | ||
| Length | 1120 | 1560 |
| Width | 1647 | 1647 |
| Height | 107 | 107 |
| Overall collector weight [kg] | 31 | 42 |
| Absorber capacity [l] | 1,63 | 2,27 |
| Selective Coating |
High selective vacuum coating |
|
| Absorption | 96,0 +/- 1% | |
| Emission | 6,0 +/- 1,0 % | |
| Stagnation temperature: | max. 270°C | |
| Max. operating pressure: | 10 bar | |
| Design approval No.: | TÜV 02 - 228 - 744 | |
