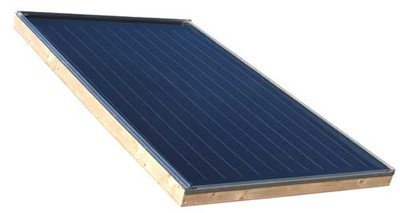

IDMK 2,5-Indachkollektor
1. TECHNISCHE BESCHREIBUNG
Die Serie IDMK ist für die Integration in die Dachlandschaft konstruiert worden. Der Vollflächenabsorber liegt in einem Holzrahmen, gebettet auf einer 50mm starken Mineralwollplatte. Die Ausführungen von Basis- u. Erweiterungsmodulen (Übereinandmontage) schaffen perfekte Einbaumöglichkeiten.
2. TECHNISCHE BESCHREIBUNG der KOMPONENTEN
2.1 Kollektorgehäuse - Holzrahmen
| Material: | wooden frame with aluminium profiles |
| Thickness: | top 30 mm; side 25 mm |
| Rear Panel: | Plywood board (4 mm) |
Die stabile Rückwand wird mit dem Holzrahmen verleimt bzw. verklammert..
2.2 Absorber
Profilierter Vollflächenabsorber, Sammelleitungen und Registerrohre (Harfenregister) sind hartverlötet und mittels Ultraschallverfahren mit dem Absorberblech verschweißt.
| Header tubes: | 22x0,8 mm |
| Manifolds: | 8x0,5 mm |
| Copper sheet: | High selective vacuum coated 0,2 mm |
| Connections: | Flat-sealing DM 22-1" screw couplings |
2.3 Abdeckung
Gehärtetes, eisenarmes Sicherheitsglas (ESG) 4 mm
| Transmission: | > 90,8% +/- 2% |
| Glass dimensions: |
2040 x 1200 |
| Weight: | 24 kg |
| Covering strip: | powder coated |
2.4 Wärmedämmung
50mm starke Mineralwollplatte mit schwarzem Glasvlies (ausgasungsfrei).
| Thermal conductivity: | 0,045 W/mK |
| Density: | 50 - 80 kg/m³ |
2.5 Sonstiges
Gummiprofile: UV- und Säurenbeständig (EPDM-schwarz).
Typenschild: UV-beständiger, witterungsfester Silberpolyester-Aufkleber.
Verpackung: Kollektoren werden stehend zu einem Paket verschraubt (Verpackungseinheit 9 Kollektoren). Die Verpackungseinheit wird auf Holztransportfüssen gelagert und mittels Stahlbändern verzurrt
3. TECHNISCHE ECKDATEN -IDMK 2,5m2
| Gross area [m²] | 2,55 |
| Net area [m²] | 2,28 |
| Aperture area [m²] | 2,31 |
| Dimensions [mm]: | |
| Length | 2057 |
| Width | 1238 |
| Height | 116 |
| Weight [kg]: | 54 |
| Content [l]: | 1,35 |
| Coating: |
High selective absorber sheet coating |
| Absorption | 95,0 % +/- 2% |
| Emission | 5,0 % +/- 2,0 % |
|
|
|
| Stagnation temperature: | 180o C plus temperature ambient |
| Max. operating pressure: | 10 bar |
| Design approval No.: | TÜV 02 - 328 - 083 |
| Heat transfer medium: | Propylene glycol-water mixture |
