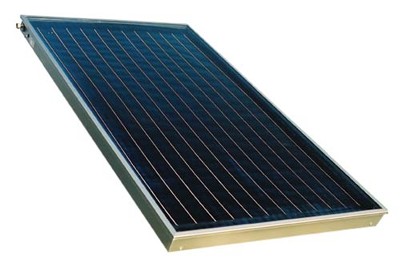

FK 6300-Frame collector
1. TECHNISCHE BESCHREIBUNG
Die Kollektoren dieser Baureihe sind trockengedichtet und silikonfrei. Die Solarglasabdeckung sowie die Rückwand wird mit einer mustergeschützen, verklebungsfreien Dichtung gedichtet. Der Vollflächenabsorber liegt in einem Aluminiumrahmen, gebettet auf einer 50mm starken Mineralwollplatte.
Die Kollektoren sind mit einem speziell dafür entwickelten modularen Befestigungssystem sowohl für die Freiaufstellung als auch für die In- und Aufdachmontage geeignet.
| Material: | Aluminium - AIMg3 |
| Color: | aluminium or anodized according specification |
| Rear panel: | stucco-sheet |
2.2 Absorber
Profilierter Vollflächenabsorber, Sammelleitungen und Registerrohre (Harfenregister) sind hartverlötet und mittels Ultraschallverfahren mit dem Absorberblech verschweißt.
| Header tubes: | ø22x0,8 mm |
| Manifolds: | ø 8x0,5 mm |
| Copper sheet: | High selective vacuum coated 0,2 mm |
| Connections: | Flat-sealing DM 22-1"screw couplings |
2.3 Abdeckung
Gehärtetes, eisenarmes Sicherheitsglas (ESG) 4 mm
| Light transmittance of glass: | > 90,8% +/- 2% | |||||
|
Pane dimensions LxW [mm]: |
2040 x 1200 |
|||||
| Sealing of glass: |
Continuously vulcanized (UV-proofed EPDM-rubber frame – shore 70) |
|||||
2.4 Wärmedämmung
50 mm starke Mineralwollplatte bzw. 9mm starke Randisolierung mit schwarzem Glasvlies (ausgasungsfrei).
| Heat conductivity: | 0,045 W/mK |
| >Gross density: | 50 - 80 kg/m³ |
2.5 Sonstiges
Flanschplatte: Die Kunststoffhalterungen für die Sammelleitungen sind aus glasfaserverstärktem, schwarzem Kunststoff und bilden zur Wanne eine Thermische Trennung.
Das Typenschild: UV-beständiger, witterungsfester Silberpolyester-Aufkleber.
Verpackung: Die Verpackung kann palettenweise oder einzeln mit Styroporecken bzw. Kartonschutzkanten in einer LDPE Schrumpffolie verschrumpft erfolgen. Eine Paletteneinheit kann aus 10 Stück liegend übereinander gestapelter Kollektoren bestehen (maximale Stapelhöhe bei der Lagerung: Zwei Verpackungseinheiten/10 übereinander zulässig).
3. TECHNISCHE ECKDATEN des Kollektors
| Overall area [m²] | 2,53 | ||
| Absorber area [m²] | 2,35 | ||
| Aperture area [m²] | 2,42 | ||
| Dimensions [mm]: | |||
| Length | 2065 | ||
| Width | 1225 | ||
| Height | 103 | ||
| Overall collector weight [kg]: | 47 | ||
| Absorber capacity [l]: | 1,7 | ||
| Absorber coating: |
high selective vacuum coating |
||
| Absorption | 95,0 % +/- 2% | ||
| Emission | 5,0 % +/- 2,0 % | ||
| Stagnation temperature: | 180o C plus temperature ambient | ||
| Max. operating pressure: | 10 bar | ||
| Design approval No.: | TÜV 02 - 328 - 083 | ||
| Heat transfer medium: | Polypropylene glycol / water mixture | ||
