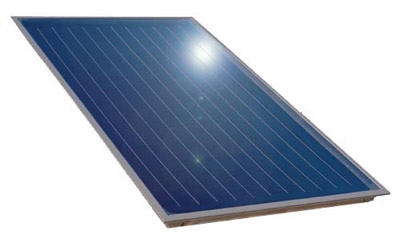

FFK 7000- Flachkollektor

1. TECHNISCHE BESCHREIBUNG

Die Kollektoren dieser Baureihe sind trockengedichtet und silikonfrei. Die Solarglasabdeckung wird mit einem verklebungsfreien Gummirahmen gedichtet. Der Vollflächenabsorber liegt in einer Aluminiumwanne, gebettet auf einer 50 mm starken Mineralwollplatte. Die Kollektoren sind mit einem speziell dafür entwickelten modularen Befestigungssystem sowohl für die Freiaufstellung als auch für die In- und Aufdachmontage geeignet.

FK 7000-Flat plate collector

2. TECHNISCHE BESCHREIBUNG der KOMPONENTEN

2.1 Kollektorgehäuse - tiefgezogene Aluminiumwanne

mit abziehbarer Tiefziehfolie (Schutzfolie)

Material: Aluminium - AIMg3
Color: aluminium
Thickness: 0,8 mm

2.2 Absorber

Vollflächenabsorber, Sammelleitungen und Registerrohre (Harfenregister) sind hartverlötet und mittels Ultraschallverfahren mit dem Absorberblech verschweißt.

Header tubes: ø18x1,0 mm; 22x0,8 mm
Manifolds: ø  8x0,5 mm
Copper sheet: High selective vacuum coated 0,2 mm
Connections Flat-sealing DM 22-1"; DM 18 3/4 " screw couplings

2.3 Abdeckung

Gehärtetes, eisenarmes Sicherheitsglas (ESG) 4 mm

Light transmittance of glass: > 90,8% +/- 2%
Pane dimensions LxW [mm]:

2318 x 1044

FK 7300)

2040 x 1200

(FK7250)

2000 x 1000

(FK7200)
Sealing of glass: Continuously vulcanized (UV-proofed EPDM-rubber frame – shore 70)

2.4 Wärmedämmung

40/50 mm starke Mineralwollplatte bzw. Randisolierung mit schwarzem Glasvlies (ausgasungsfrei).

Heat conductivity: 0,045 W/mK
Gross density: 50 - 80 kg/m³

2.5 Sonstiges

Flanschplatte: Die Kunststoffhalterungen für die Sammelleitungen sind aus glasfaserverstärktem, schwarzem Kunststoff und bilden zur Wanne eine thermische Trennung.

Das Typenschild: UV-beständiger, witterungsfester Silberpolyester-Aufkleber.

Verpackung: Die Verpackung kann palettenweise oder einzeln mit Styroporecken bzw. Kartonschutzkanten in einer LDPE Schrumpffolie verschrumpft erfolgen. Eine Paletteneinheit kann aus 10 Stück liegend übereinander gestapelter Kollektoren bestehen (maximale Stapelhöhe von 12 Kollektoren zulässig).



3. TECHNISCHE ECKDATEN des Kollektors

  FK7300 FK7250 FK7200
Overall area [m²] 2,55 2,58 2,12
Absorber area [m²] 2,21 2,20 1,81
Aperture area [m²] 2,29 2,30 2,00
Dimensions [mm]:
Length 2356 2077 2039
Width 1081 1238 1039
Height 100 100 91
Overall collector weight [kg]: 48 49 39
Absorber capacity [l]: 1,5 1,6 1,4
Absorber coating:

high selective vacuum coating

Absorption 95,0 % +/- 2%
Emission 5,0 % +/- 2,0 %
Stagnation temperature: 180o C plus temperature ambient
Max. operating pressure: 10 bar
Design approval No.: TÜV 02 - 328 - 083
Heat transfer medium: Polypropylene glycol / water mixture
